CATIA COMPOSER / SOLIDWORKS COMPOSER

SOLIDWORKS COMPOSER

Durante as últimas décadas, os avanços na tecnologia 3D (CAD) deram a projetistas e engenheiros ferramentas cada vez mais poderosas para a criação de produtos inovadores.

As ferramentas CAD ajudam aos engenheiros não apenas a criar e visualizar novos projetos, mas também encurtar os ciclos de desenvolvimento, reduzir custos, e melhorar a qualidade do produto final.

Até recentemente, os principais benefícios associados à implementação de tecnologias CAD 3D estavam limitados às tarefas de engenharia que normalmente ocorrem antes que um produto vá para a produção e consequentemente para o mercado.

Em um fluxo de trabalho típico para a criação da documentação relacionada a um novo produto, faz-se necessária a criação de muitas imagens relacionadas aos arquivos CAD 3D, o que faz com que o time de desenvolvimento de produto use muitas horas criando estas imagens.

Neste processo, a chance de se cometer um engano é alta e caso o produto seja modificado, as imagens já não serão válidas e há a necessidade de um grande retrabalho tanto por parte do time de desenvolvimento de produto como por parte dos departamentos que utilizaram as imagens geradas.

Algumas questões interessantes que a maioria das empresas tem e que normalmente não possuem uma resposta simples:

E se houvesse uma forma de que todos que precisassem das informações de produto pudesse utilizar diretamente as informações 3D?

E se pudéssemos envolver todo o time de documentação já durante o processo de desenvolvimento em etapas bem preliminares?

E se quando o produto fosse modificado pelo time de engenharia de produto, toda a documentação gerada a partir dos arquivos 3D fossem automaticamente alterados?

solidworks collaboration

Pensando nas respostas a essas perguntas, a Dassault Systèmes criou o CATIA Composer / SOLIDWORKS Composer, ou como se chamava anteriormente, o 3DVIA Composer.

Com ele é possível compartilhar de forma rápida e confiável com todos os envolvidos no processo de geração de documentação técnica, todos os dados CAD 3D gerados durante o processo de desenvolvimento de produto.

Desta forma, a criação de imagens já não é mais necessária e, caso houvesse qualquer alteração nos arquivos 3D originais, todos os documentos gerados a partir destes dados podem ser automaticamente atualizados.

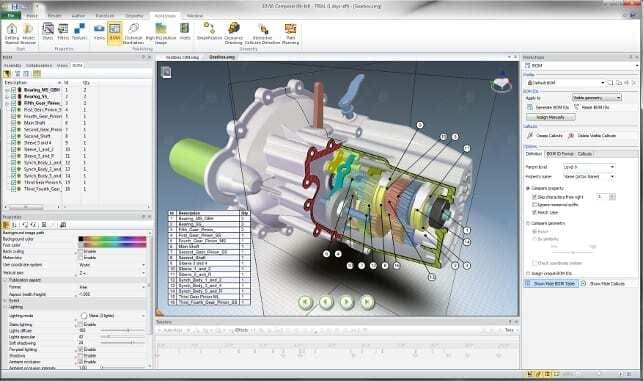

O Composer permite aos usuários criar rapidamente informações em 2D e 3D a partir de dados 3D de projetos de forma simples. A criação de conteúdo 3D permite aos usuários da informação um aumento significativo do entendimento das informações, isto é, a informação chega ao usuário final de forma clara, o que melhora sua capacidade de compreender e reter informações sobre o produto.

Ele pode ser usado por usuários não especialistas e não requer nenhum conhecimento prévio de CAD.

A criação de documentação técnica 3D permite a criação de procedimentos de produtos complexos para ser distribuída de forma eficaz usando um mínimo de informações textuais em uma experiência interativa 3D altamente envolvente.

Os dados de entrada podem vir de qualquer sistema CAD 3D e pode ser mantido em uma estrutura de diretórios ou em qualquer sistema de PLM.

As saídas do Composer são em formatos de arquivo padrão da indústria, incluindo HTML, PDF 2D e 3D, AVI, pode-se produzir imagens em alta resolução (raster e imagens vetorizadas) como SVG, EPS e CGM.

O software CATIA Composer / SOLIDWORKS Composer não requer nenhuma habilidade de programação ou outros recursos especializados para a produção de qualquer uma de suas saídas.

blank

Quais as principais aplicações da documentação técnica 3D utilizando o Composer:

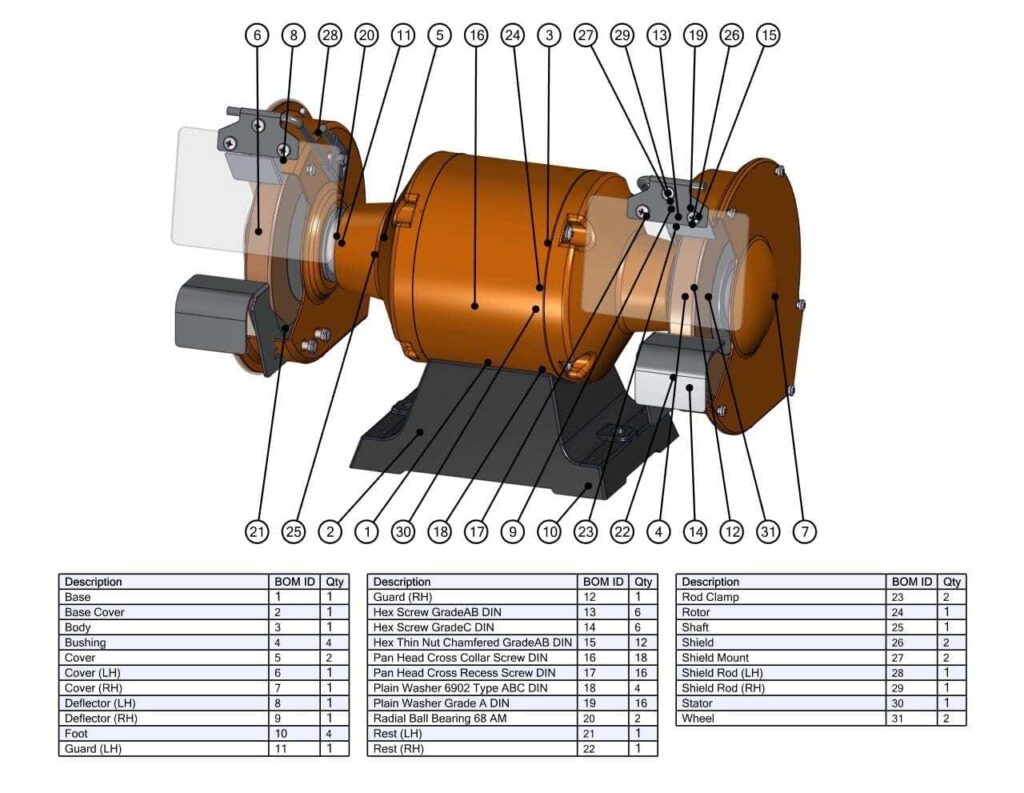

  • Criação de instruções de manufatura e montagem;

  • Manuais de produto para o usuário final,

  • Instruções de montagem e reparo para a equipe de assistência técnica;

  • Criação de conteúdo dinâmico para marketing a catálogos “WEB Based” para divulgação

  • Manuais de treinamento interativos em 3D;

  • Entre outros.
