Dica de CATIA V5 Sweep- Criando superfícies do tipo “Sweep”

Durante as nossas próximas dicas, falaremos de um dos comandos mais incríveis e poderosos do software CATIA V5, o comando SWEEP.

De grandiosa importância para os usuários do software, este comando é sem dúvida um dos mais versáteis dentro do leque de ferramentas disponíveis no CATIA V5.

Disponível e acessado através da disciplina SHAPE, é através desse comando que podemos criar uma superfície, cujo formato será o resultado da varredura de um wireframe por outro.

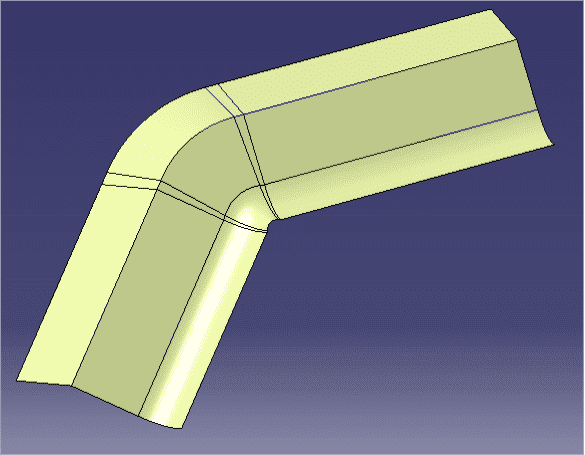

Veja na figura abaixo um exemplo de SWEEP:

Dica de CATIA - Criando superfícies do tipo “Swept” 4

Começaremos comentando a respeito de um tipo particular de SWEEP, o EXPLICIT.

Neste tipo de SWEEP, a principal lógica utilizada é a de : inicialmente utilizarmos uma curva , que servirá de perfil, e uma outra curva, que servirá de guia.

Estas curvas devem ser elementos de wireframe, independente de sua origem… (é aceitável utilizar dois sketches por exemplo)

uma para o perfil conforme figura abaixo:

Dica de CATIA - Criando superfícies do tipo “Swept” 5

e outro para ser nossa guide curve, também conforme pode ser observado na figura abaixo:

Dica de CATIA - Criando superfícies do tipo “Swept” 6

Uma vez que tenhamos estes dois elementos de wireframe, acessaremos o ícone do SWEEP, que se localiza na toolbar SURFACES

Dica de CATIA - Criando superfícies do tipo “Swept”

A ferramenta SWEEP inicialmente pode lhe surpreender com o tamanho da caixa de diálogo e ademais, com a quantidade de opções que é possível configurarmos, para se obter a superfície desejada.

Dica de CATIA - Criando superfícies do tipo “Swept” 1

Nota: as opções que aparecerão para você, poderão variar em função da licença que esteja disponível naquela estação de trabalho específica.

Neste momento o usuário deverá alimentar a caixa de diálogo com os INPUTS mandatórios , que no caso do sweep são: PROFILE (PERFIL que se deseja realizar a varredura) e GUIDE CURVE (curva de referência pela qual ocorrerá a varredura).

Havendo condições MATEMÁTICAS e MECÂNICAS, o SWEEP acontecerá sem maiores dificuldades.

Dica de CATIA - Criando superfícies do tipo “Swept” 4

Na próxima dica abordaremos outras variants da ferramenta SWEEP, fique ligado.
