Dica de CATIA V5 – O “SWEEP LINE”

Dica de CATIA V5 Sweep Line

Dica de CATIA V5 Sweep Line

Dando continuidade aos nossos comentários acerca do comando SWEEP no CATIA V5, agora falaremos de uma situação em particular, mencionaremos o SWEEP LINE.

Esta modalidade de SWEEP configura-se em casos aonde se deseja criar uma superfície através de varredura, porém, ao invés do próprio usuário ter que criar o wireframe do PROFILE, como o fizera no SWEEP EXPLICIT anteriormente, desta vez o CATIA irá considerar automaticamente como perfil a ser varrido, o perfil de uma linha, lembrando que o usuário poderá controlar algumas variáveis dessa linha como por exemplo, comprimento, suporte, limites extrapolados etc etc.

Vejamos como isso se dará:

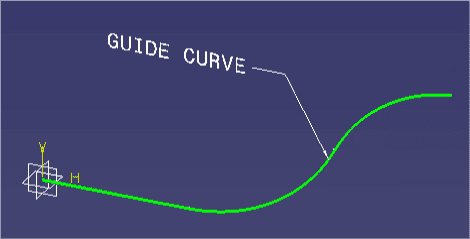

certifique-se primeiro de que você possua um elemento de wireframe para ser utilizado como GUIDE CURVE.

Dica de CATIA V5 - SWEEP LINE 4
AGORA acesse o comando SWEEP através da toolbar SURFACES no WORKBENCH GENERATIVE SHAPE DESIGN

Dica de CATIA V5 - SWEEP LINE 3

ao acessarmos o comando sweep, devemos escolher a função SWEEP LINE na parte superior da caixa de diálogo

Dica de CATIA V5 - SWEEP LINE 2

dentre as várias modalidades existentes, escolheremos a opção WITH REFERENCE SURFACE

Dica de CATIA V5 - SWEEP LINE

Nesta configuração particular de SWEEP, utilizaremos a curva anteriormente criada como GUIDE CURVE e utilizaremos um plano como reference surface.

Nota: o CATIA aceita como suporte para criação do sweep, tanto superfícies como planos também.

É possível notarmos então, que o CATIA consegue calcular a superfície, de acordo com os INPUTS fornecidos pelo usuário, ficando dessa forma:

Dica de CATIA V5 - SWEEP LINE 1

Existem ao todo 7 subtipos diferentes de SWEEP LINE, cada qual terá uma característica própria, e o usuário

deverá optar PELA UTILIZAÇÃO  de cada modalidade específica, de acordo com a necessidade e situação experenciados na ocasião.

Nossa próxima dica será sobre uma outra modalidade de SWEEP.
