SWEEP CIRCLE – Dica de CATIA V5

Continuando com nossas dicas sobre CATIA V5, abordaremos agora um tipo particular de SWEEP, o SWEEP CIRCLE. Esta modalidade é MUITO utilizada no dia-a-dia por profissionais envolvidos com projetos em CATIA V5. Nela, utilizaremos uma GUIDE CURVE como curva central, e o CATIA irá calcular como PROFILE, o perfil de um círculo, que deverá realizar a varredura ao longo desta GUIDE.

SWEEP CIRCLE

Acompanhe nosso tutorial para ver como este importante comando funciona:
Inicialmente, necessitaremos de um elemento de wireframe para servir como GUIDE CURVE. Para isso, comece criando um novo PART no CATIA (File+New e selecione o Tipo de arquivo Part):

Uma vez dentro deste documento CAD, criaremos um SKETCH. Clique no ícone SKETCH 1
Desenhe a GUIDE CURVE conforme a figura abaixo:

SWEEP CIRCLE

Agora saia do SKETCHER através do botãoDica_catia_sweep5

VOCÊ deverá obter algo como isto :

Dica_catia_sweep6

Agora clique sobre a função SWEEP:1

Escolha a opção Profile type: SWEEP CIRCLE e subtype: center and radius, conforme figura abaixo :

1

O que acontecerá em seguida será que, o CATIA V5 calculará o perfil de um círculo (INTRÍNSECO AO SOFTWARE) e o deslizará pela GUIDE CURVE, gerando assim uma superfície . Veja na figura a seguir:

É importante mencionarmos ainda que, para efetuar o cálculo do SWEEP, o CATIA usará todos os INPUTS mandatórios disponíveis (a saber, todos aqueles necessários para que o botão OK fique clicável) e também os INPUTS opcionais como opção extra. Dentre estes ultimamente mencionados, destaca-se a função LAW. Repare no botão que aparece no canto superior direito da caixa de diálogo do comando SWEEP, intitulado LAW:1

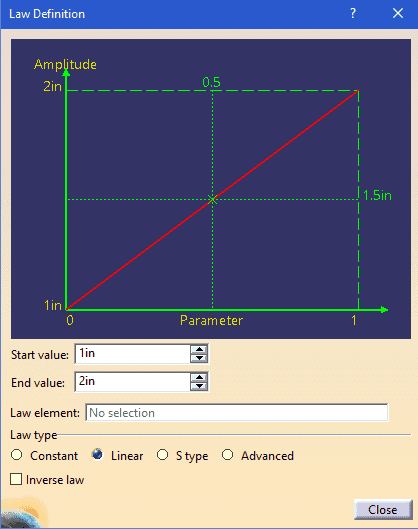

Ao clicarmos neste botão, conseguimos imputar uma LEI DE VARIAÇÃO para o cálculo do SWEEP. No nosso exemplo citaremos a lei linear.

Dica_catia_sweep11

Nesta modalidade de lei, o perfil circular do SWEEP irá variar de um primeiro valor inicial até um segundo valor final. Veja na imagem a seguir como ficará calculada a nova superfície COM lei de variação ativa:

SWEEP CIRCLE

Ressaltamos o fato de que, para que o SWEEP possa ser computado adequadamente, devem-se respeitar condições matemáticas e mecânicas para o mesmo.
Pois Muito bem, esta foi a nossa dica da semana, até a próxima dica, onde abordaremos uma nova modalidade de SWEEP. Até mais.
