No Sketch , é possível adicionar, modificar ou excluir tolerâncias dimensionais e gerá-las automaticamente nos desenhos. É possível criar tolerâncias de duas maneiras diferentes:

  • Clique no ícone Editar multi-restrições             na barra de ferramentas de dimensionamento. Uma janela com todas as dimensões criadas no Sketch é aberta. Selecione uma dimensão na qual você quer adicionar uma tolerância, defina um valor para tolerância Máxima e Mínima.





  • Uma tolerância pode ser adicionada com o menu contextual também, por clique duplo na dimensão e depois clicar com o botão direito campo Value e selecione Add tolerance. Uma janela onde a tolerância Máxima e Mínima pode ser inserida é aberta.



Dica de CATIA V5



Depois que a tolerância é adicionada elas são mostradas no Sketch.



Dica de CATIA V5

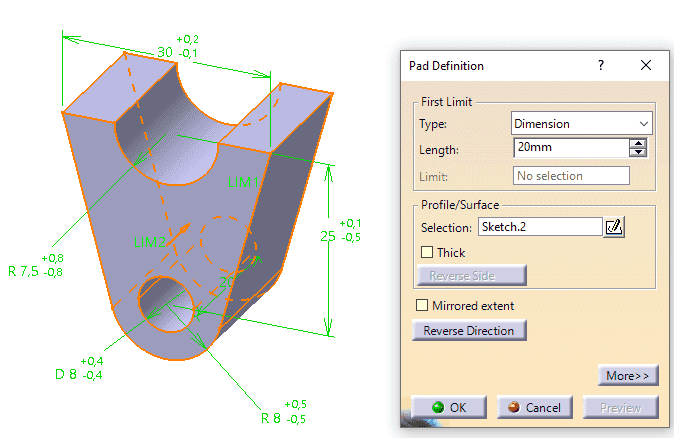

Dentro o mesmo desenho é possível modificar ou excluir tolerâncias. As tolerâncias podem ser vistas em 3D ao editar o recurso que foi criado a partir do esboço.
