Dica de CATIA V5 – Interação MICROSOFT EXCEL

Dica de CATIA V5

Dica de CATIA V5 – Interação MICROSOFT EXCEL

Você sabia que é possível utilizar macros do Microsoft EXCEL para modelar em 3D no CATIA V5?

Dica de CATIA V5

Sim é possível, e na realidade, este recurso já vem pronto de fábrica, na instalação oficial do CATIA V5 acesse o diretório:

C:\Program Files\Dassault Systemes\BXX\win_b64\code\command

O arquivo que permite a ação de modelagem é o:

<GSD_PointSplineLoftFromExcel.xls>

Para utilizá-lo deve-se completar as células da planilha com as coordenadas dos pontos desejados, a saber, X, Y e Z.

Dica de CATIA V5

O funcionamento da Macro se dará da seguinte maneira:

Acesse pelo Menu do EXCEL / Exibir / Macros:

Dica de CATIA V5

Ao rodar a Macro, uma tela de prompt solicitará qual opção o usuário deseja:

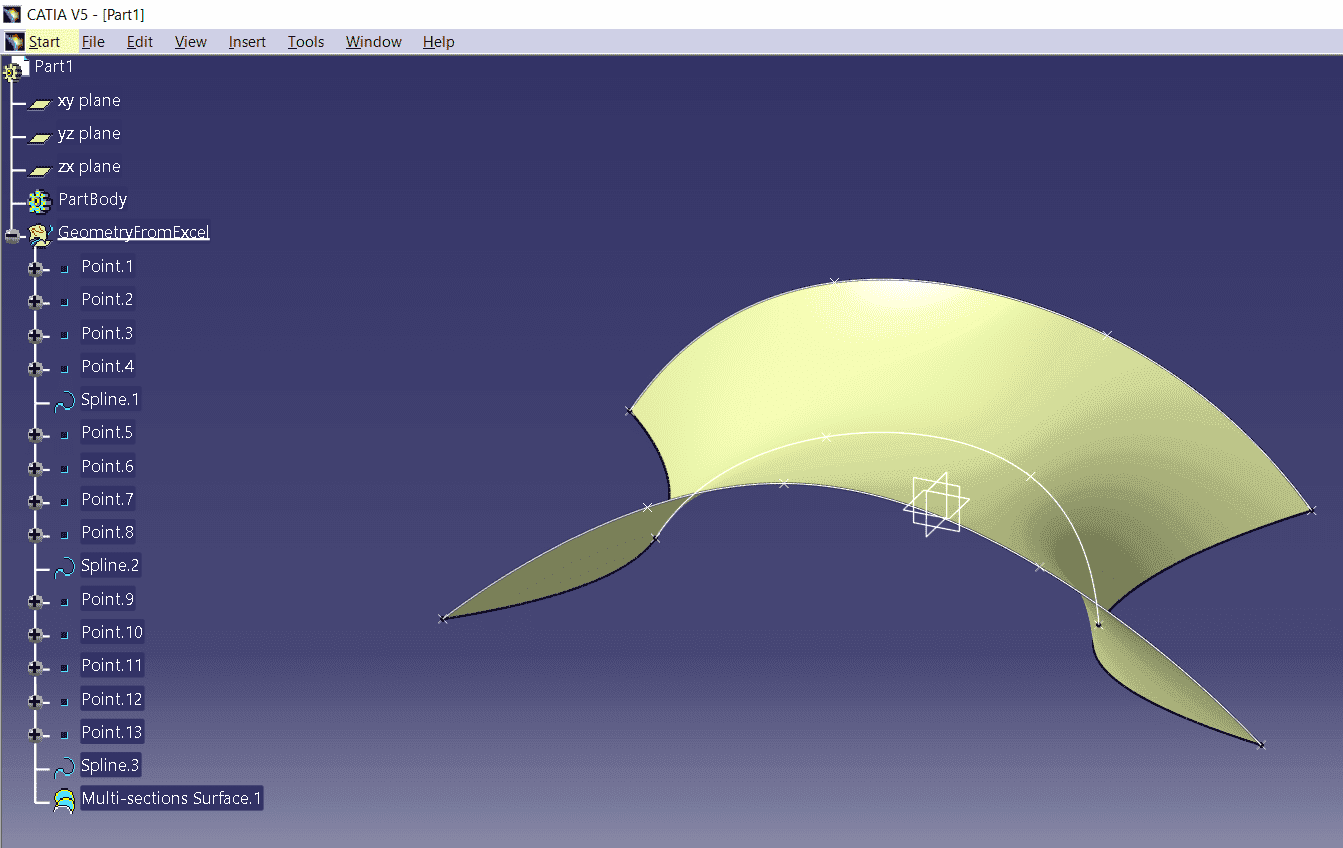

Utilizando a opção 3, o CATIA V5 (que deve estar rodando em paralelo já, com um arquivo *.CATPart previamente criado) irá modelar automaticamente os pontos, as curvas, e fará uma superfície do tipo MULTI-SECTION conectando estes elementos.

Gostou de saber dessa integração? Saiba que é possível fazer muito mais coisas interessantes para o seu negócio com CATIA V5 associado aos produtos Microsoft.
