A função COMBINE  permite criar um sólido a partir de dois perfis virtuais.

Após desenhar os perfis desejados (em planos diferentes), você precisa clicar no ícone Solid Combine.

Uma nova janela será aberta onde os perfis devem ser definidos.

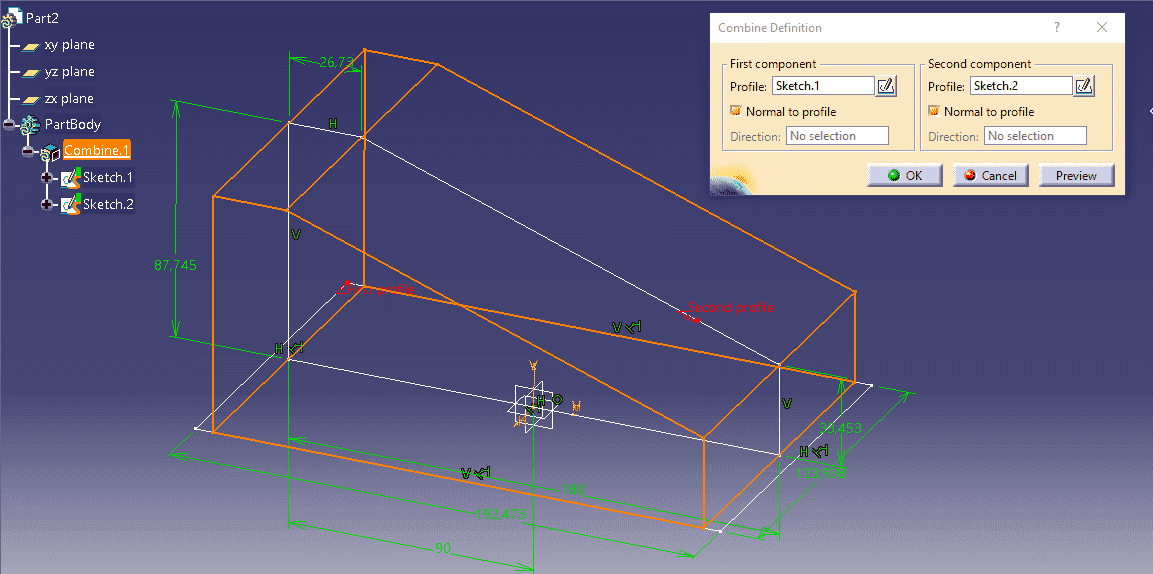

Neste exemplo, o Sketch.1 é selecionado para o primeiro componente a ser extrudado e o Sketch.2 para o segundo componente. O Sketch deve incluir um perfil fechado.

Dica de CATIA V5

Se os perfis não estiverem definidos antes do comando ser iniciado, ele poderá ser definido clicando no ícone ao lado do campo Perfil. (Basicamente um atalho para criação de Sketch)

Dica de CATIA V5 -Função COMBINE

Componentes que podem ser selecionados no comando:

  • Skecth
  • Superfície
  • Subelemento de sketch
  • Curva Planar 3D



Comandos contextuais para criação de componentes que também podem ser usados:

  • Criar Skecth (esboço)
  • Criar Fill (preenchimento)
  • Criar Join (concatenar/unir)
  • Criar Extract (Extrair perfil, superfície etc.)























A função Combine calcula a interseção dos perfis projetados. Por padrão, a direção da extrusão é ortogonal ao plano Sketch. Depois que os dois perfis são selecionados, a visualização do sólido é exibida automaticamente (perfil em laranja), e após o OK, o sólido é gerado.

Dica de CATIA V5

(Sólido Final)



Se a opção “Normal to Profile” estiver desativada, é possível definir a direção da extrusão e, assim, alterar o resultado final.



Combine é uma das ferramentas primordiais para a modelagem de sólidos complexos no ambiente de Part Design do CATIA V5, como no exemplo abaixo:

Dica de CATIA V5
