Tutorial de CATIA V5 – Visualização em Corte de Peças Solidas

Tutorial de CATIA V5 – Visualização em Corte de Peças Solidas

Muitas peças construídas no âmbito industrial, contam com uma serie de detalhes e características internas das peças, existe uma ferramente na plataforma CATIA V5 que nos permite realizar uma visualização em corte do solido para verificação interna de elementos

Tutorial de CATIA V5

Tutorial de CATIA V5

Dentro do ambiente de Part Design existe uma barra de ferramentas dedicada somente ao comando de corte em visualização:

O nome da tollbar se chama: Dynamic Sectioning

Assim como o ícone do comando:

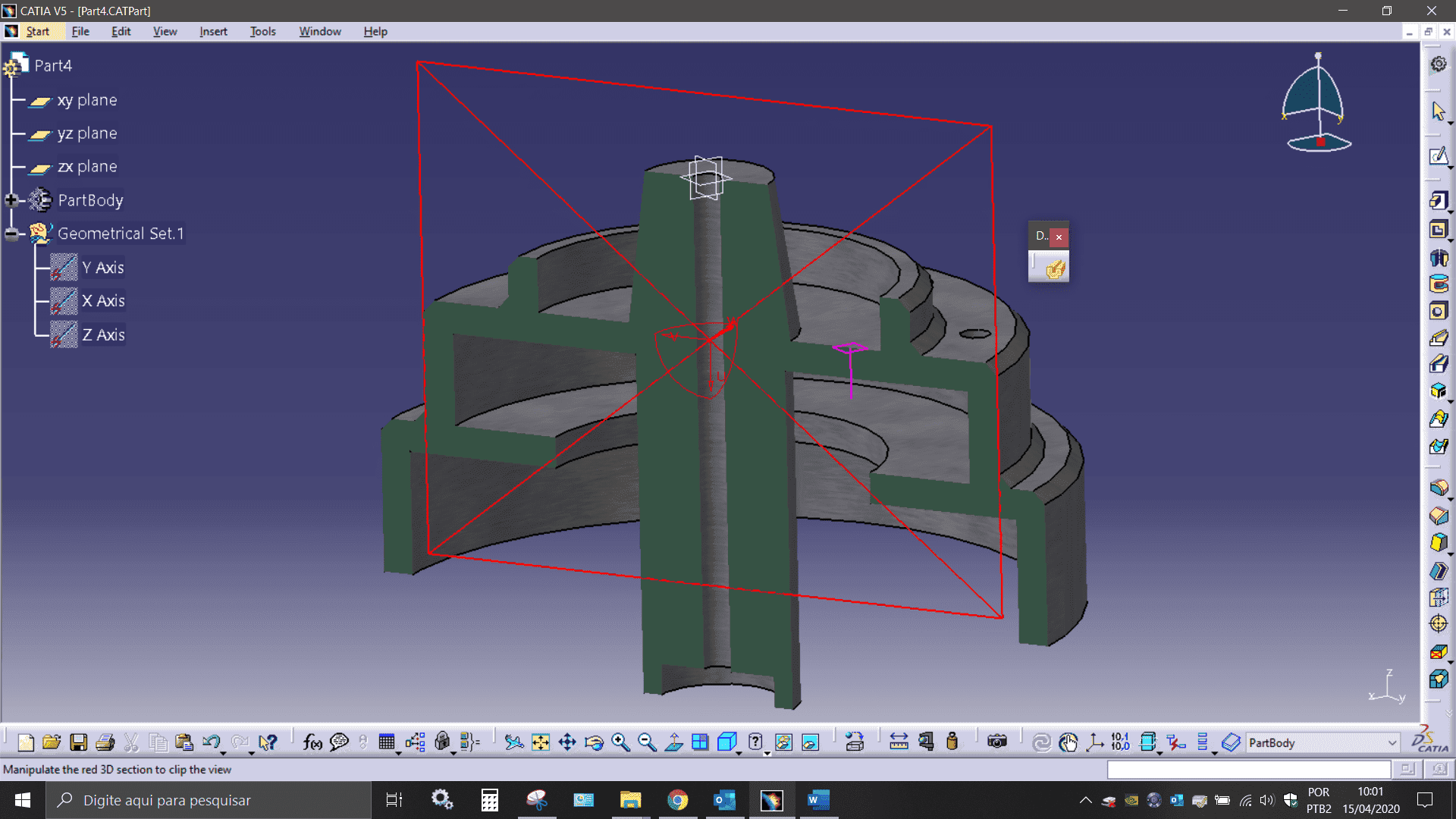

Ao selecionar o comando já nos é mostrado o corte realizado na peça, é importante lembrar que o eixo usado como referencia no corte pode ser trocado ao selecionar uma face em outro sentido, note que o cursor se torna uma referencia, mostrando qual será o eixo usado :

Tutorial de CATIA V5

Podemos realizar movimentação ao segurar e movimentar os eixos do compasso no meio do corte.
