Tutorial de CATIA V5 – Vista de abertura

No desenho, é necessário ativar a vista na qual a quebra foi adicionada e, em seguida, clique na vista  “Breakout view” que está dentro do grupo “Views”.

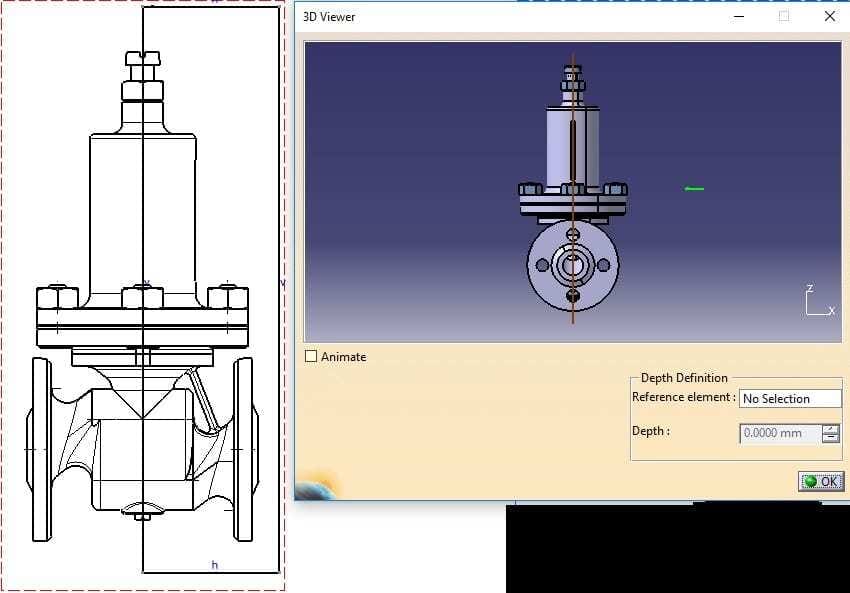

Então você precisa desenhar um perfil que determine a fuga. Ao fechar o perfil, o 3D Viewer é aberto para mostrar o nível de corte.

A seta verde mostra a direção da vista.

O plano pode ser movido manualmente ou, em uma segunda vista, selecione a geometria gerada (o sistema não aceita geometria de adição manual). Por padrão, o sistema define um plano que corresponde ao sistema de coordenadas principal.

Se quisermos atravessar um buraco, p. basta clicar na vista ortogonal (em relação à original) na linha central desse furo. Mover automaticamente para o visualizador em 3D.

Além das duas opções de corte transversal, também é possível selecionar o elemento no campo de desenho e inserir a profundidade no campo Profundidade no Visualizador em 3D na caixa Visualizador de referência.

Depois que o nível de corte estiver definido, você precisará clicar em OK para exibir automaticamente.

A Vista de Breakout pode ser criada em:

• Visão de projeção

• Visão auxiliar

• Vista de seção

• Cortes de seção

• Visualização Detalhe / Recorte

• Visão quebrada

Depois de criado, o perfil da Vista Breakout não pode ser modificado. O perfil da vista de grupo não pode ser aplicado à mesma exibição. A remoção de uma fuga pode ser feita de duas maneiras:

• Clique com o botão direito do mouse em Exibir, em Exibir objeto e Remover fuga. Se houver mais fugas, nesse caso, todos serão removidos

• Clicar com o botão direito do mouse em qualquer quebra da quebra resultante e, em seguida, no objeto Item Gerado, será removido apenas essa quebra

Ao clicar com o botão direito do mouse no objeto Exibir / Visualizar e, em seguida, em Aplicar quebra, a quebra criada pode ser aplicada a qualquer outra exibição. Você só precisa clicar na visualização desejada.

Da mesma forma, é possível fazer uma quebra em uma vista isométrica

Tutorial de CATIA V5

Tutorial de CATIA V5 –  O poder da ferramenta

Por padrão, a área de interrupção é marcada com uma linha em zigue-zague, que geralmente não é a melhor solução.

As configurações podem ser alteradas em Ferramentas / Opções / Projeto mecânico / Desenho e, na guia Exibir, você precisa clicar em Configurar com o tipo de linha Exibir.

A propagação de breakout também pode ser configurada automaticamente.

É necessário em Ferramentas / Opções / Projeto mecânico / Desenho e, na guia Layout, ative a opção de especificação Propagação de quebra e quebra.

Nesse caso, todas as próximas vistas criadas a partir da vista com o rompimento terão o mesmo rompimento.

As especificações de quebra não podem ser propagadas no corte da seção. Os parafusos usados ​​para exibir a fuga são definidos pelo padrão. Eles também podem ser modificados clicando com o botão direito do mouse no chapéu e depois em Propriedades.
