Draftsight 3D

Dica de como modelar um sólido no Draftsight

Uma das grandes novidades da solução DraftSight foi a inclusão de ferramentas de modelamento 3D, o Draftsight 3D.

Neste tutorial iremos mostrar de que forma podemos criar formas geométricas simples e complexas acrescentando o eixo Z criando formas em 3 dimensões.

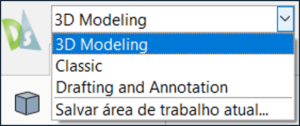

Nossa primeira tarefa é acessar o modulo de modelamento 3D

Draftsight 3D - Dica de como modelar um sólido no Draftsight

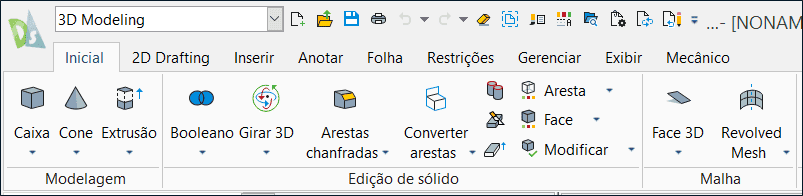

Ferramentas de modelamento 3D - Acesso ao menu do Draftsight 3D

Modelagem

Draftsight 3D - Dica de como modelar um sólido no Draftsight

Ferramentas para criação de formas padrões geométricos como CAIXA, PIRÂMIDE e CUNHA

No campo CONE, temos ferramentas de criação CONE, CILINDRO, ESFERA e TORO

Por fim ferramentas de Extrusão de perfil 2D comuns em qualquer solução CAD do mercado, são elas, Extrusão, Loft (Revolute) Polisólido, Empurrar e Puxar, Revolução e Varredura

Edição de sólido

Draftsight 3D - Dica de como modelar um sólido no Draftsight

Na aba de EDIÇÃO DE SOLIDOS, encontramos operações Booleanas de UNIÃO, SUBTRAÇÃO e INTERSCÇÃO que irão nos auxiliar na construção do modelo 3D .

Toda manipulação e navegação do solido pode ser realizado através do comando Girar 3D ou então diretamente com o botão direito do mouse na área gráfica.

Comando de criação de arestas chanfradas e filetadas.



Malha

O comando Face cria superfícies com três ou quatro lados no espaço. A diferença entre superfícies 2D e 3D é que as superfícies 3D são mostradas como modelos de estrutura de arame, e não áreas sólidas.

Os pontos de definição da face 3D são determinados na direção horária ou anti-horária, para que uma aresta da superfície 3D seja usada como a linha de base da próxima superfície 3D.

Você também pode desenhar linhas invisíveis para aumentar a clareza de estruturas 3D complicadas. Esse recurso é útil ao lidar com desenhos complexos que contêm grande número de superfícies 3D. As linhas ocultas tornam o desenho mais compreensível.

Instantâneo

Draftsight 3D - Dica de como modelar um sólido no Draftsight

O comando Seção cria um corte transversal com base na interseção entre um plano e sólidos 3D.

Comando: Seção

Menu: Sólidos > Edição de sólidos > Corte transversal

Criando um sólido utilizando operações booleanas com o Draftsight 3D

Criação de um sólido do tipo CAIXA

Selecione o COMANDO CAIXA ou então digite CAIXA

Todos os comando do DRAFTSIGHT podem ser selecionados diretamente no menu superior ou então, digitados na caixa de diálogo na parte inferior da tela.

Draftsight 3D - Dica de como modelar um sólido no Draftsight

O primeiro INPUT necessário é o especificar o PRIMEIRO CANTO DA CAIXA, podemos digitar o valor ou então selecionar na área gráfica.

O segundo valor pedido é o SEGUNDO CANTO DA CAIXA, podendo novamente ser digitado ou selecionado

Por fim nos é pedido o valor da altura da CAIXA

Lembrando que por padrão todos os valores estão em MM, podendo ser alterado para outra unidade de medido no Menu Configurações

O solido CAIXA foi criado com sucesso, porem a perspectiva não nos permite ter uma visão tridimensional, para alterar a visualização, basta clicar com o botão direito e então ir no comando Órbita

Ao utilizar o comando de Órbita podemos validar o solido criado

O ponto verde interno a peça, nos mostra o ponto zero e também é o comando para movimentação da peça no espaço 3D.

Draftsight 3D - Dica de como modelar um sólido no Draftsight
Draftsight 3D - Dica de como modelar um sólido no Draftsight

Como próximo ponto criaremos um outro solido em conjunto com o primeiro solido criado e então realizaremos uma operação de união afim de unificar ambos em um único solido final.

Para isso devemos primeiramente alterar a visualização das peças na aba EXIBIR conforme imagem ao lado

Iremos criar um solido tipo CONE na parte superior da peça, para tal selecione o comando CONE e então posicione o cursor no centro da peça. Note que ao posicionar o cursor na linha, nos é mostrado o MIDPOINT (ponto médio) da geometria, facilitando a seleção no espaço

Após a seleção do ponto central do CONE, devemos digitar o raio necessário da base e confirmar com ENTER.

Como segundo valor necessário devemos colocar a altura do CONE e então confirmar o comando

Após a criação do segundo solido, podemos utilizar o comando de operação Booleana de UNIÃO

Clique no comando de UNIÃO e selecione ambo os sólidos

Na aba EXIBIR, temos ferramentas para mudança da Renderização da forma geométrica e também divisão da tela em duas ou mais secções de visualização

Draftsight 3D - Dica de como modelar um sólido no Draftsight
