GrabCAD Print Abrir Arquivos

Como abrir arquivos de diferentes formatos no Grabcad Print

Na dica GrabCAD Print Abrir Arquivos veremos como abrir os formatos 3D suportados pelo software.

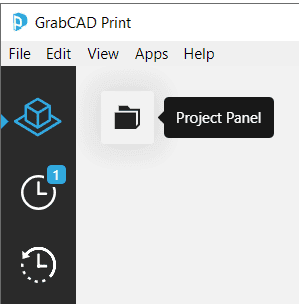

Para abrir seus modelos basta estar na tela principal e visualizar o Painel de projeto.

GrabCAD Print Abrir Arquivos
GrabCAD Print Abrir Arquivos

Aqui você pode adicionar e gerenciar os arquivos em seu projeto. O mesmo menu do botão direito que está disponível na área de gráficos também funciona aqui. Você também pode criar, remover e estimar as bandejas em seu projeto.

Nome do Projeto

O cabeçalho mostra o nome do projeto. Para renomear o projeto, use Arquivo> “Salvar projeto como …”

Adicionar modelos

Abaixo dele está o botão Adicionar modelos, que abrirá uma caixa de diálogo onde você pode localizar arquivos. Você também pode adicionar arquivos ao projeto arrastando e soltando e também utilizando as teclas de atalho *Ctrl+Shift+O.

Lembre-se, você também pode trazer suas peças e conjuntos CAD aqui! Desde que os arquivos componentes estejam na mesma pasta que a montagem, o GrabCAD Print trará todos os arquivos componentes e os organizará na bandeja. Alternativamente, use a caixa de seleção “Montado” na lista de modelos para imprimir conjuntos como montados.

Se você adicionar mais modelos do que pode caber em uma bandeja, mais bandejas serão criadas automaticamente. Você pode desativar isso em Arquivo> Preferências do sistema> Configurações de inserção de modelo.

Se você tiver uma montagem STL de vários arquivos, deverá usar Arquivo> “Inserir arquivos STL montados”

GrabCAD Print permite imprimir a partir de uma grande variedade de tipos de arquivo. Se tiver problemas para inserir um arquivo, certifique-se de que o software e a versão estão na lista abaixo.

Lista de modelos

  1. Listados na ordem em que foram adicionados
  2. Recolher assemblies nesta lista
  3. Aparecer esconder
  4. Modelos em outras bandejas são mostrados em texto claro
  5. Imprimir como uma peça montada
  6. Erros / avisos

Arquivos suportados pelo GrabCAD Print

STL (*.stl), SOLIDWORKS (*.sldprt, *.sldasm), Inventor (*.ipt, *.iam), IGES (*.iges, *.igs) STEP AP203/214 (*.step, *.stp) CATIA (*.CATPart, *.CATProduct), Unigraphics/NX (*.prt) Solid Edge (*.par, *.asm), ProE/Creo (*.prt, *.prt., *.asm,*.asm.), Parasolid (*.x_t,*.x_b), 3MF (*.3mf), JT (*.jt), VRML (*.wrl), Wavefront OBJ (*.obj).



GrabCAD Print Abrir Arquivos - Vídeo do procedimento

Veja neste vídeo o procedimento descrito nesta dica.
