Ao projetar peças com dobras no SOLIDWORKS, é essencial entender o papel do Fator K.
Ele influencia diretamente no cálculo do comprimento plano da chapa, ou seja, quanto material será necessário antes da dobra. Uma configuração incorreta pode levar a erros na produção e retrabalho.
Este artigo foi preparado para usuários de todos os níveis, explicando o que é o Fator K,
como ele funciona no SOLIDWORKS e o que você precisa fazer para garantir que seus projetos estejam corretos.
O Que é o Fator K?

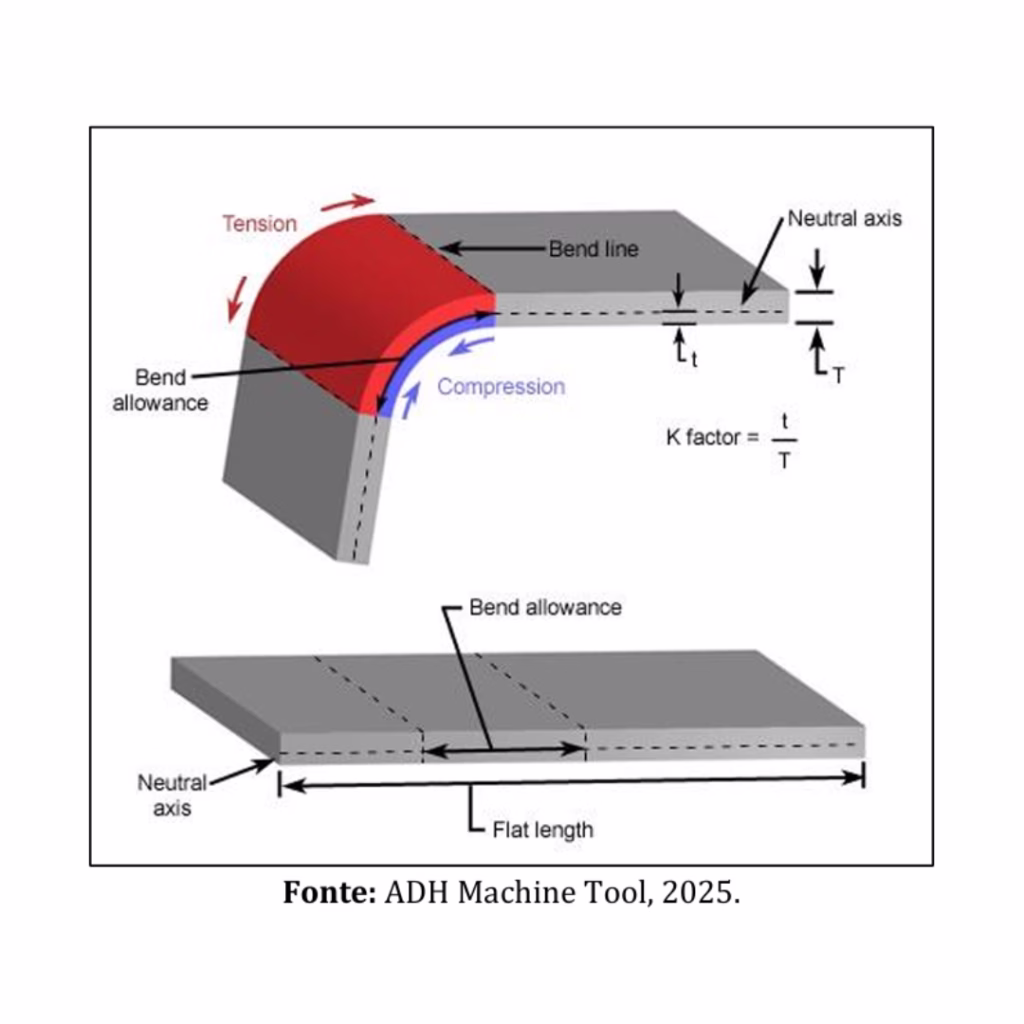

Durante a dobra de uma chapa metálica, uma parte do material se estica e outra se
comprime. Entre essas duas zonas, existe uma linha chamada linha neutra, que permanece inalterada. O Fator K representa a posição relativa dessa linha neutra dentro da espessura da chapa.
- Quando o Fator K = 0: a linha neutra está totalmente comprimida (na parte interna da dobra).
- Quando o Fator K = 0,5: ela está no centro da espessura.
- Quando o Fator K = 1: está totalmente na parte externa (zona de tração).
Como o SOLIDWORKS Calcula o Fator K?

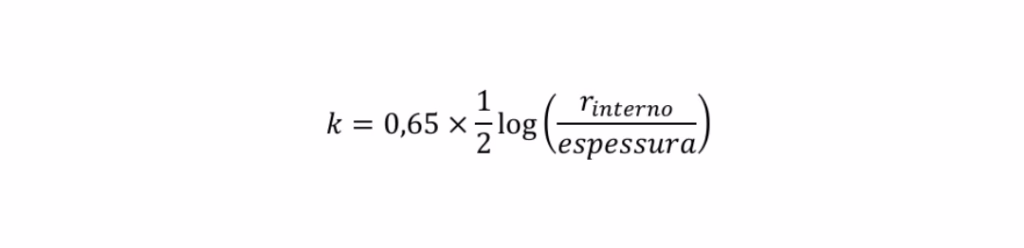

O SOLIDWORKS possui uma fórmula automática para determinar o Fator K com base na geometria da peça e no raio de dobra:
Por padrão, o SOLIDWORKS utiliza valores de Fator K entre 0 e 0,5, mas, de acordo com a
norma DIN 6935, esse valor pode variar de 0 a 1 em casos específicos, como em chapas
metálicas de baixa espessura. Por isso, ao inserir o valor manualmente, é necessário dividi- lo por 2.
Métodos de Cálculo: Tolerância de Dobra e Dedução de Dobra
Existem dois principais métodos para calcular o comprimento plano da chapa no SOLIDWORKS:
- Tolerância de Dobra (Bend Allowance – BA):
Esse método adiciona ao comprimento da peça um valor que representa o material necessário para a dobra, com base na posição da linha neutra.
Onde:
- 𝜷 é o ângulo de dobra;
- 𝒓𝒊 é o raio interno
- 𝑻 é a espessura da chapa
- 𝒌′ é o Fator K ajustado para norma DIN (de 0 a 1)

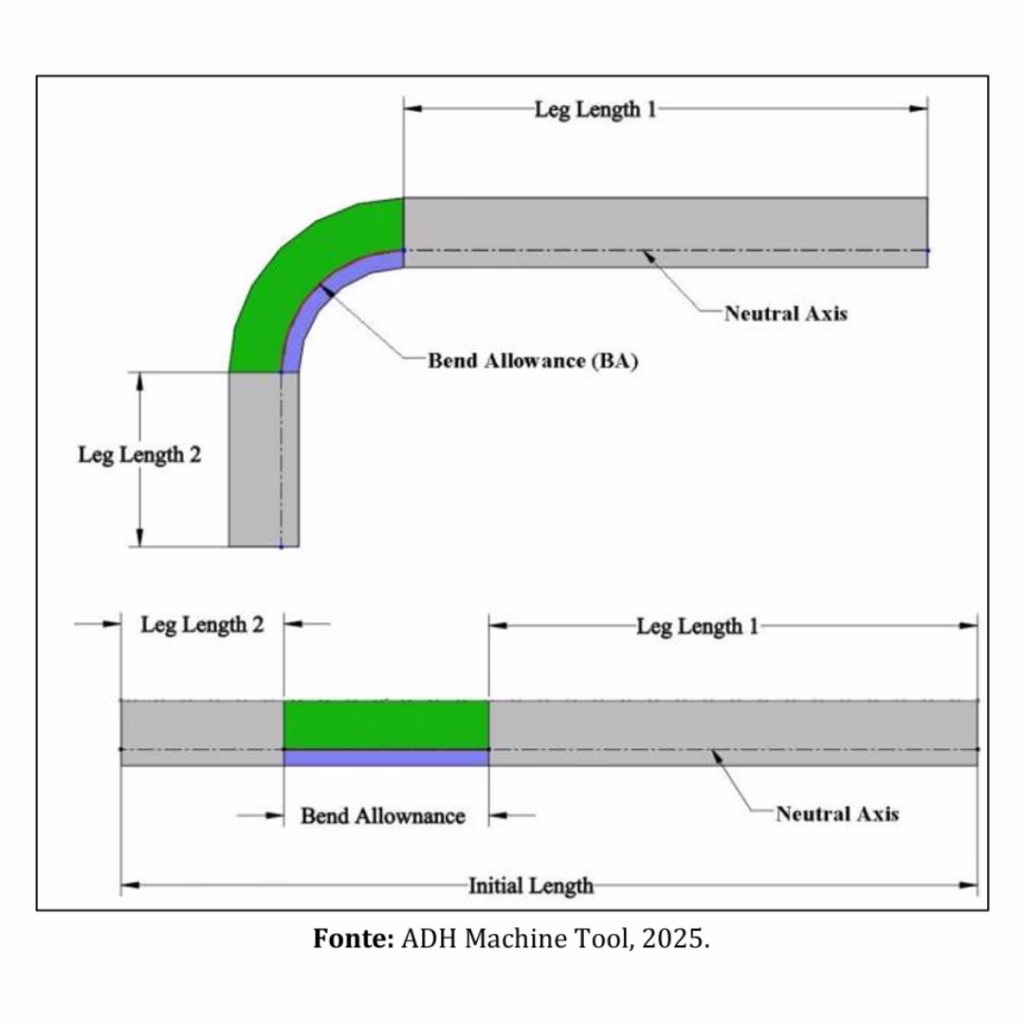

Para calcular o comprimento total da chapa, é feita a somatória da tolerância de dobra e as arestas dos flanges:
L𝑡 = 𝐿𝐿1+𝐿𝐿2+𝐵𝐴
2. Dedução de Dobra (Bend Deduction – BD):
Neste método, calcula-se a diferença entre o comprimento externo da peça
dobrada e o comprimento plano necessário.
BD =2×𝑂𝑆𝑆𝐵−𝐵𝐴
Onde:
- OSSB é o Outside Setback, que calcula a distância que deve ser subtraída da borda
externa da peça - BA é a Tolerância de Dobra, como descrito acima
Depois, o comprimento plano é calculado assim:
L𝑡 = 𝐹𝐿1+𝐹𝐿2 −𝐵𝐷

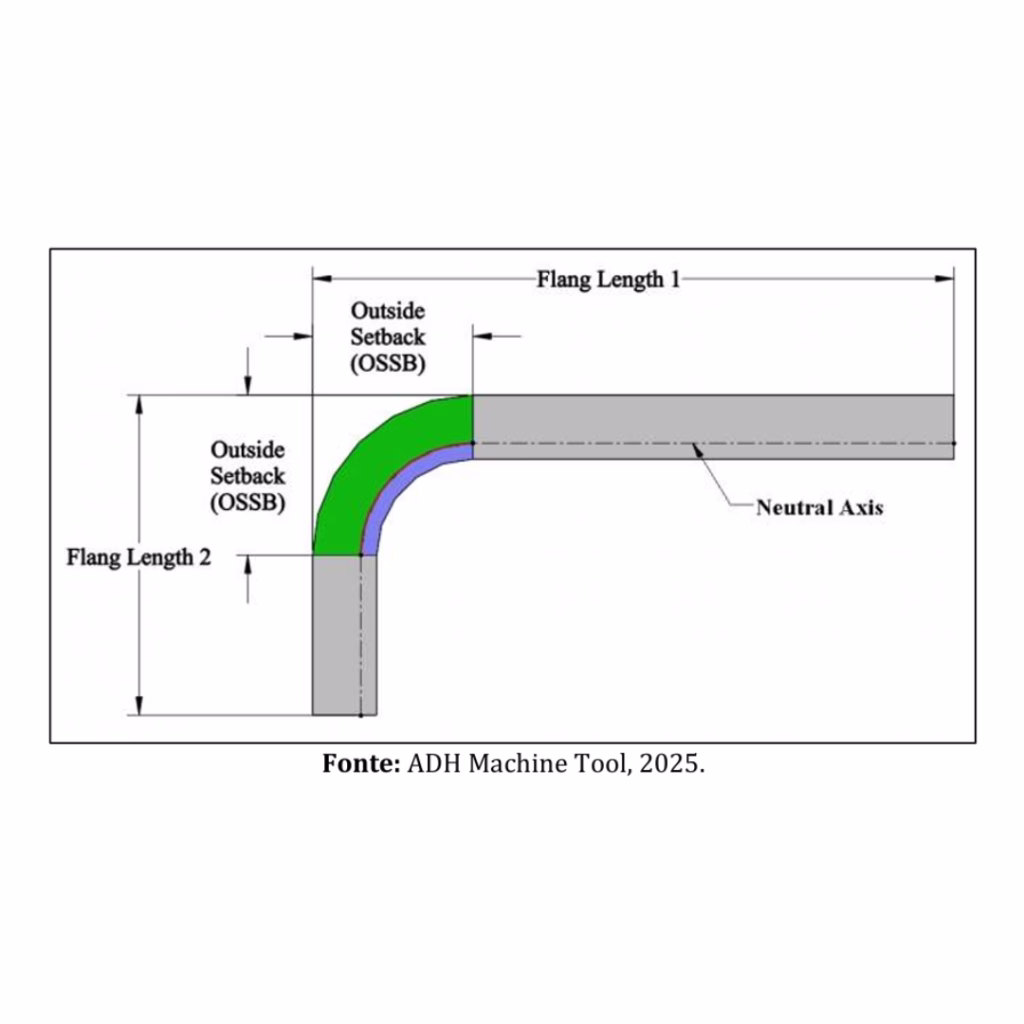

Onde FL1 (Flang Length 1 – Comprimento da Flange 1) e FL2 (Flang Length 2 –
Comprimento da Flange 2) são os flanges retos da peça, como demonstra a figura abaixo.
Problemas Comuns e Como Corrigir
Mesmo inserindo o Fator K corretamente, é possível que o comprimento plano gerado não
bata com os cálculos manuais ou com a produção.
Causa comum: Inserção manual incorreta do Fator K.
Solução: Se o cálculo resultar em um Fator K de 0,65, insira 0,325 no SOLIDWORKS
(dividido por 2).
Passo a Passo para Verificar e Configurar o Fator K Corretamente no SOLIDWORKS
- Verifique o tipo de dobra: – Tolerância de dobra – Dedução de dobra – Tabela de calibres
- Configure o Fator K manualmente: – Desmarque o uso de tabelas. – Ative a opção ‘Usar Fator K’. – Insira o valor ajustado (dividido por 2).
- Utilize as tabelas de dobra do SOLIDWORKS (recomendado):
Local: C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\portuguese
brazilian\Sheetmetal Bend Tables - Valide com teste físico: – Produza uma peça teste.
- Meça e compare com o valor plano.
- Revise as configurações, Fator K e características do material.
Conclusão
Compreender e aplicar corretamente o Fator K e os métodos de Tolerância e Dedução de Dobra é essencial para que as peças projetadas no SOLIDWORKS tenham precisão no mundo real.
