SOLIDWORKS Simulation Xpress: Guia Completo para Simular e Validar Projetos de Forma Simples
O que é o SOLIDWORKS SimulationXpress?
O SOLIDWORKS SimulationXpress é uma versão simplificada do módulo de simulação do SOLIDWORKS, projetada para ajudar engenheiros e projetistas a validar peças individuais de maneira rápida e acessível. Ele utiliza o método de Elementos Finitos (FEA – Finite Element Analysis) para calcular como uma peça se comportará quando submetida a cargas e restrições, sem a necessidade de criar protótipos físicos logo no início do desenvolvimento.
Apesar de ser uma versão reduzida em comparação ao SOLIDWORKS Simulation completo, o SimulationXpress é extremamente útil para análises iniciais e para usuários que estão começando a explorar o mundo da simulação estrutural.
Como usar o SimulationXpress no SOLIDWORKS
A utilização do SimulationXpress é intuitiva, já que a ferramenta oferece um assistente passo a passo dentro da própria interface do SOLIDWORKS. O processo segue etapas bem definidas:
- Definição de materiais: escolha o material da peça a partir da biblioteca do SOLIDWORKS.
- Aplicação de restrições: selecione as faces ou regiões da peça que estarão fixas ou imobilizadas.
- Aplicação de cargas: defina as forças ou pressões que atuarão sobre a peça.

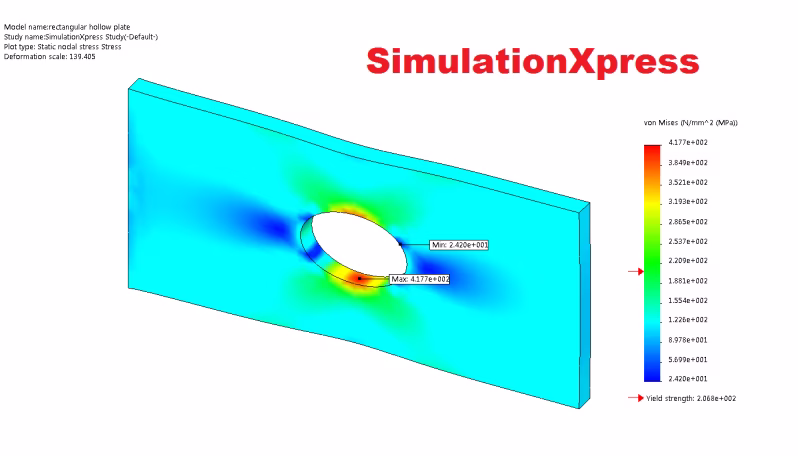

- Execução da simulação: o software resolve o problema e apresenta resultados de tensão de Von Mises, deslocamento e fator de segurança.
- Geração de relatórios: o usuário pode exportar um relatório detalhado em Word ou salvar imagens dos resultados para documentação.
A interface guiada torna o SimulationXpress uma ferramenta bastante didática, especialmente para iniciantes em análise estrutural.
Quais tipos de simulação estão inclusos no SimulationXpress?
O SOLIDWORKS SimulationXpress é limitado em relação ao pacote completo de Simulation, mas cobre as análises mais básicas e essenciais, permitindo:
- Análise estática de peças únicas (não funciona para montagens).
- Verificação de tensão (Von Mises).
- Cálculo de deslocamento.
- Determinação do fator de segurança.
Isso significa que, se você precisa apenas verificar se uma peça individual suporta as cargas aplicadas, o SimulationXpress já é suficiente. Porém, para análises mais avançadas (como fadiga, frequência, movimento, análise térmica ou não-linearidades), é necessário migrar para os pacotes Simulation Standard, Professional ou Premium.
O que é o Portfólio Xpress do SOLIDWORKS?
O SimulationXpress faz parte do chamado Portfólio Xpress, um conjunto de ferramentas simplificadas disponíveis em todas as licenças do SOLIDWORKS CAD. Essas versões “Xpress” são voltadas para oferecer uma amostra de funcionalidades avançadas sem custo adicional.
Além do SimulationXpress, o portfólio inclui:
- DriveWorksXpress → para automação de projetos repetitivos.
- DFMXpress → para análise de manufaturabilidade.
- SustainabilityXpress → para avaliação do impacto ambiental de um produto.
Esses módulos podem ser ativados diretamente dentro do SOLIDWORKS, geralmente pelo menu Ferramentas > Xpress Products, e requerem um código de ativação gratuito que pode ser obtido no portal da Dassault Systèmes.
Em quais licenças o SimulationXpress está disponível?
O SimulationXpress está disponível em todas as licenças do SOLIDWORKS (Standard, Professional e Premium). Ou seja, qualquer usuário com uma licença ativa pode utilizá-lo sem custo adicional.
Essa inclusão é estratégica: permite que empresas menores e profissionais que estão começando possam ter acesso a recursos de simulação, mesmo sem investir inicialmente em pacotes avançados. Conforme as necessidades crescem, é natural evoluir para versões mais completas do SOLIDWORKS Simulation.
Conclusão
O SOLIDWORKS SimulationXpress é a porta de entrada perfeita para quem deseja validar projetos rapidamente e reduzir riscos antes da fabricação. Embora limitado a peças individuais e análises estáticas, ele oferece recursos fundamentais de verificação de resistência, deslocamento e fator de segurança.
Fazendo parte do Portfólio Xpress, ele garante que qualquer usuário do SOLIDWORKS, desde a versão Standard, tenha acesso a uma ferramenta de simulação poderosa e intuitiva. Para projetos mais complexos, sempre há a possibilidade de migrar para os pacotes avançados do SOLIDWORKS Simulation, ampliando as possibilidades de análise.
👉 Quer saber como integrar simulação de forma mais avançada na sua empresa? Converse com nossos especialistas e descubra qual pacote do SOLIDWORKS Simulation atende melhor às suas necessidades.
